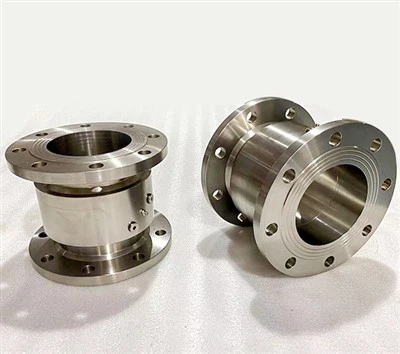

스피너 로터리 조인트

산업 장비의 핵심 연결 구성 요소인 열유 회전 조인트는 장비의 회전 부분과 고정 부분 사이에 열유를 안정적이고 밀봉되고 누출 없이 전달하는 기능을 합니다. 이러한 종류의 조인트는 석유화학, 플라스틱 고무, 식품 가공, 섬유 인쇄 및 염색, 전력 에너지 및 기타 난방 또는 냉각 시스템 분야에서 널리 사용되며, 특히 반응기, 건조기, 열 고정기 및 기타 장비와 같은 회전 장비의 열 전달이 필요한 경우 중요한 역할을 합니다.

열유 회전 조인트는 주로 다음 유형의 장비 또는 파이프라인과 연결됩니다.

1. 열전달 오일 파이프라인

열유 회전 조인트의 한쪽 끝은 일반적으로 플랜지, 나사산 또는 퀵 조인트를 통해 열유를 운반하기 위한 입구 및 출구 오일 파이프와 단단히 연결됩니다. 이 연결은 열 전달 오일이 회전 조인트로 원활하게 유입 및 유출되도록 보장하여 장비에 지속적이고 안정적인 열 공급을 제공합니다.

2. 기기 본체를 회전합니다.

다른 쪽 끝에서 열전달 오일의 회전 조인트는 열교환이 ​​필요한 회전 장비의 축에 특수 커넥터를 통해 직접 매립되거나 고정됩니다. 예를 들어 반응 케틀 교반 샤프트와 열 설정기의 롤러 샤프트입니다. 여기의 연결 설계는 조인트와 샤프트가 장비의 고속 회전 중에 상대적으로 미끄러지지 않고 동기화된 작동을 유지하고 열전도 오일의 누출을 방지하기 위해 양호한 밀봉 성능을 유지해야 합니다.

3. 냉각 또는 가열 장치

일부 응용 분야에서는 열유 스위블을 외부 냉각수 시스템이나 전기 가열 소자에 연결할 수도 있습니다. 예를 들어, 열전달 오일 온도가 너무 높을 때 내장 냉각 채널과 냉각수 시스템을 연결하여 열전달 오일을 효과적으로 냉각할 수 있습니다. 반대로 열유의 온도를 높여야 할 때 커넥터에 전기 가열 소자 인터페이스를 장착하여 가열을 위한 전원 공급 장치에 쉽게 접근할 수 있습니다.

4. 감시 및 보호 장치

열전달 오일 시스템의 안전한 작동을 보장하기 위해 열전달 오일 회전 조인트는 압력 게이지, 온도 센서, 유량계 및 안전 밸브 및 압력 방출 밸브와 같은 보호 장치와 같은 모니터링 장비와 연결될 수도 있습니다. 이러한 연결은 열전달 오일의 압력, 온도, 유량 및 기타 매개변수를 실시간으로 모니터링하고, 비정상적인 상황을 적시에 감지하고 처리하며, 과압 및 과열로 인한 안전 사고를 방지하는 데 도움이 됩니다.

일반적으로 열유 회전 조인트는 열유를 수송하는 파이프라인과 긴밀하게 연결될 뿐만 아니라 회전 장비 본체, 냉각 또는 가열 장치 및 다양한 모니터링 및 보호 장치와 복잡한 연결 네트워크를 형성합니다. 이러한 연결은 함께 효율적이고 안전하며 제어 가능한 열유 순환 시스템을 구축하여 열유가 다양한 작업 조건에서 안정적으로 열을 전달하여 다양한 산업 장비의 가열 또는 냉각 요구를 충족할 수 있습니다.

인기 탭: 스피너 회전 조인트, 중국 스피너 회전 조인트 제조업체, 공장
